415

VALVOLA DI RITEGNO A DISCO TIPO WAFER

Caratteristiche tecniche
1. Valvola di ritegno a Disco tipo Wafer
2. Corpo in acciaio inox AISI 316
3. Disco in acciaio inox AISI 316
4. Molla in acciaio inox AISI 316
5. Dimensioni ridotte
6. Montaggio tra flange DIN EN PN 10/16/40 e ANSI 150/300
7. Installazione Orizzontale, Verticale o Inclinata
8. Scartamento secondo EN 558-1 S.49
9. Pressione di esercizio massima 40/25 bar
10. Bassa perdita di carico
11. Tempertura di esercizio -20°C / + 240°C

415

VALVOLA DI RITEGNO A DISCO TIPO WAFER

Caratteristiche tecniche
1. Valvola di ritegno a Disco tipo Wafer
2. Corpo in acciaio inox AISI 316
3. Disco in acciaio inox AISI 316
4. Molla in acciaio inox AISI 316
5. Dimensioni ridotte
6. Montaggio tra flange DIN EN PN 10/16/40 e ANSI 150/300
7. Installazione Orizzontale, Verticale o Inclinata
8. Scartamento secondo EN 558-1 S.49

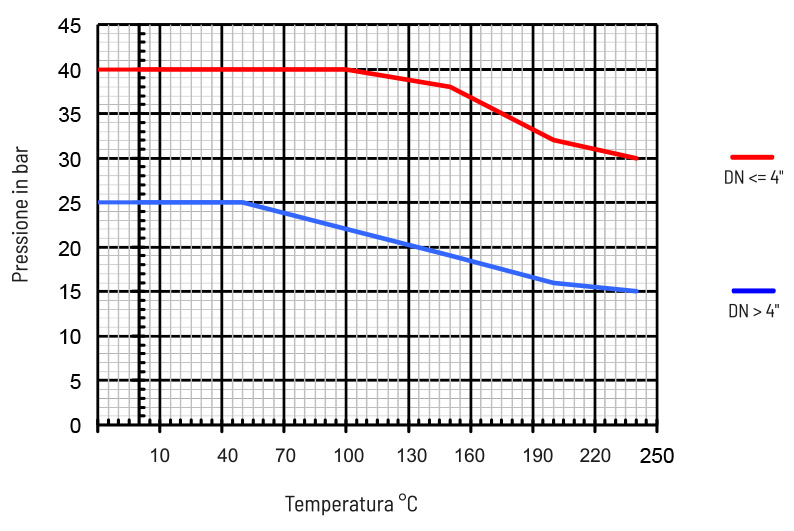

9. Pressione di esercizio massima 40/25 bar
10. Bassa perdita di carico
11. Tempertura di esercizio -20°C / + 240°C

Diametri

Size

Codice

Code

DN

PN

Dimensioni / Dimensions (mm)

C

Peso

Weight

(Kg)

D

B

A

L

1/2”

IV4151/2

15

40

39

15

34

16

33

0.08

3/4”

IV4153/4

20

40

46

20

41

19

40

0.12

1 ”

IV4151

25

40

54

25

49

22

47,5

0.19

1 1/4”

IV41511/4

32

40

70

32

62

28

59,5

0.38

1 1/2”

IV41511/2

40

40

81

40

71

32

68

0.52

2 ”

IV4152

50

40

94

48

85

40

81,5

0.77

2 1/2”

IV41521/2

65

40

113

62

102

46

97

1.24

3”

IV4153

80

40

132

75

123

50

117,5

1.86

4”

IV4154

100

40

150

95

140

60

134,5

2.65

5”

IV4155

125

25

187

118

177

90

169

5.50

6”

IV4156

150

25

217

140

205

106

196

8.30

Flusso | Flow

DN15 ~ DN65

DN80 ~ DN100

DN125 ~ DN200

↑ → ↓

24 ~ 30

20 ~ 26

30 ~ 36
Kv = Quantità metri cubi per ora che passa attraverso valvola generando una perdita di carico in bar.

1/2"

3/4"

1"

1 1/4"

1 1/2"

2"

2 1/2"

3"

4"

5"

6"

8"

4.9

8.8

11.2

20.7

29

40

57

85

92

192

255

425
