406

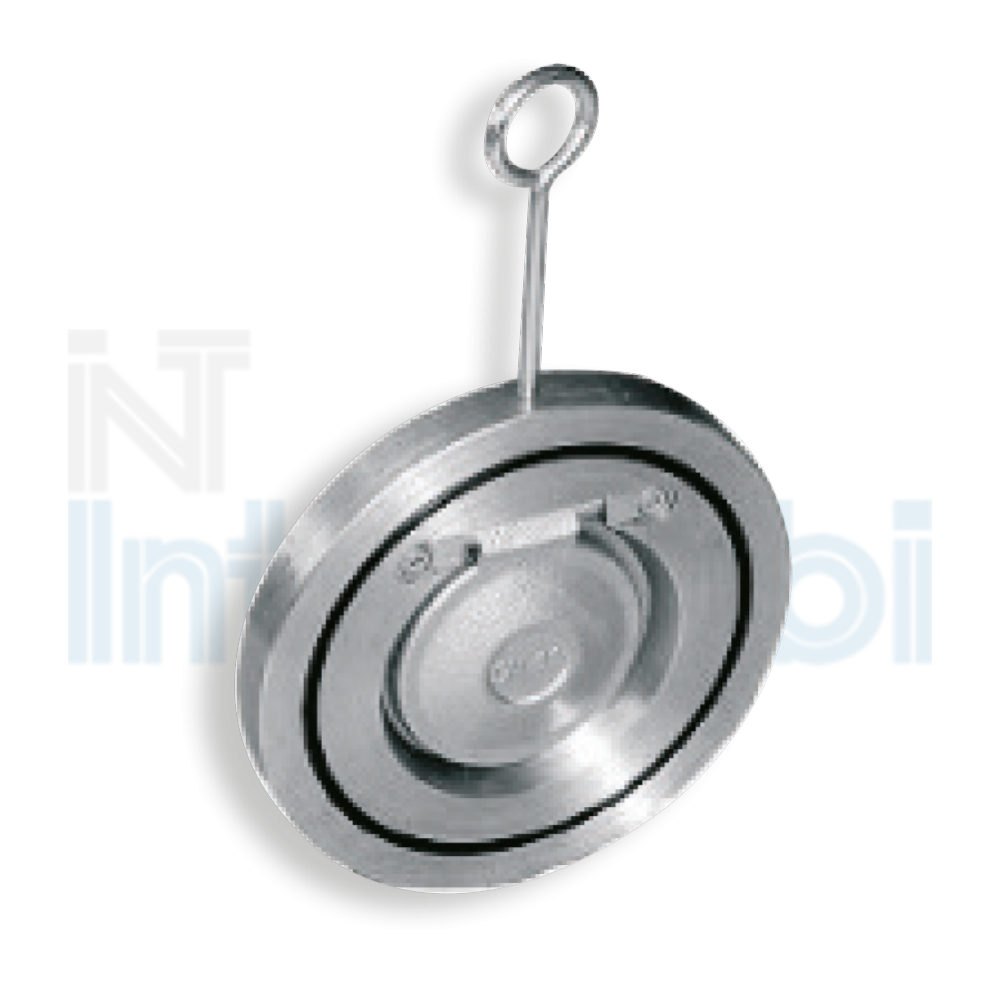

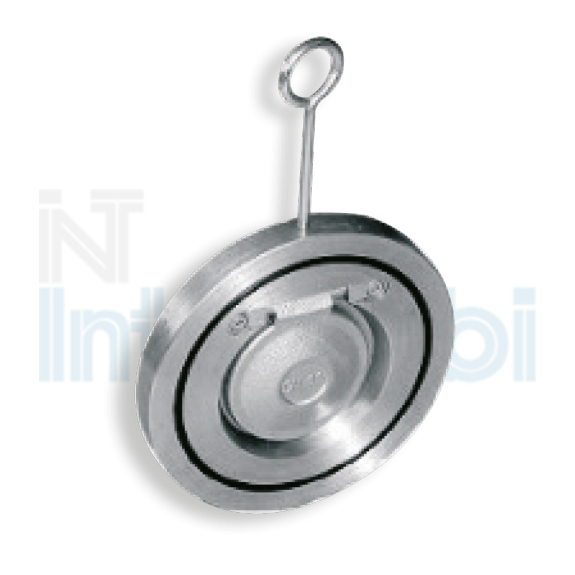

VALVOLA DI RITEGNO A CLAPET TIPO WAFER

Caratteristiche tecniche
1. Valvola di ritegno a clapet tipo wafer
2. Acciaio inossidabile AISI 316
3. O’ring esterno in viton (FKM)
4. O’ring del battente in Viton (FKM)
5. Montaggio tra le flange DIN EN PN10/16 ANSI150
6. (Eccetto DN40 solo DIN) Installazione con flusso verticale o orizzontale
7. Pressione massima 16 bar
8. Temperatura massima d’esercizio -20°C / +180 °C
9. Basse perdite di carico

406

VALVOLA DI RITEGNO A CLAPET TIPO WAFER

Caratteristiche tecniche
1. Valvola di ritegno a clapet tipo wafer
2. Acciaio inossidabile AISI 316
3. O’ring esterno in viton (FKM)
4. O’ring del battente in Viton (FKM)
5. Montaggio tra le flange DIN EN PN10/16 ANSI150
6. (Eccetto DN40 solo DIN) Installazione con flusso verticale o orizzontale

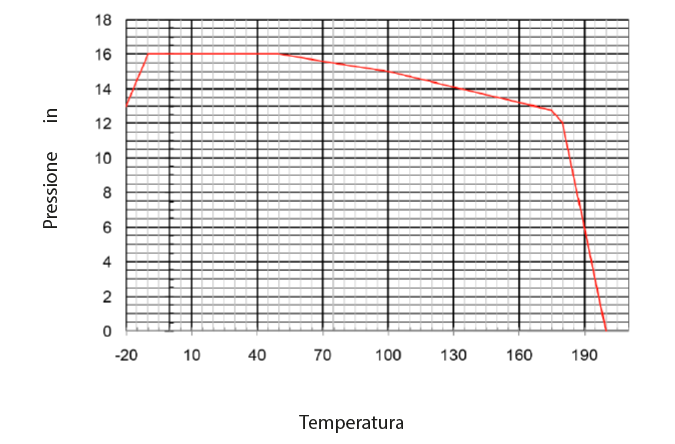

7. Pressione massima 16 bar
8. Temperatura massima d’esercizio -20°C / +180 °C
9. Basse perdite di carico

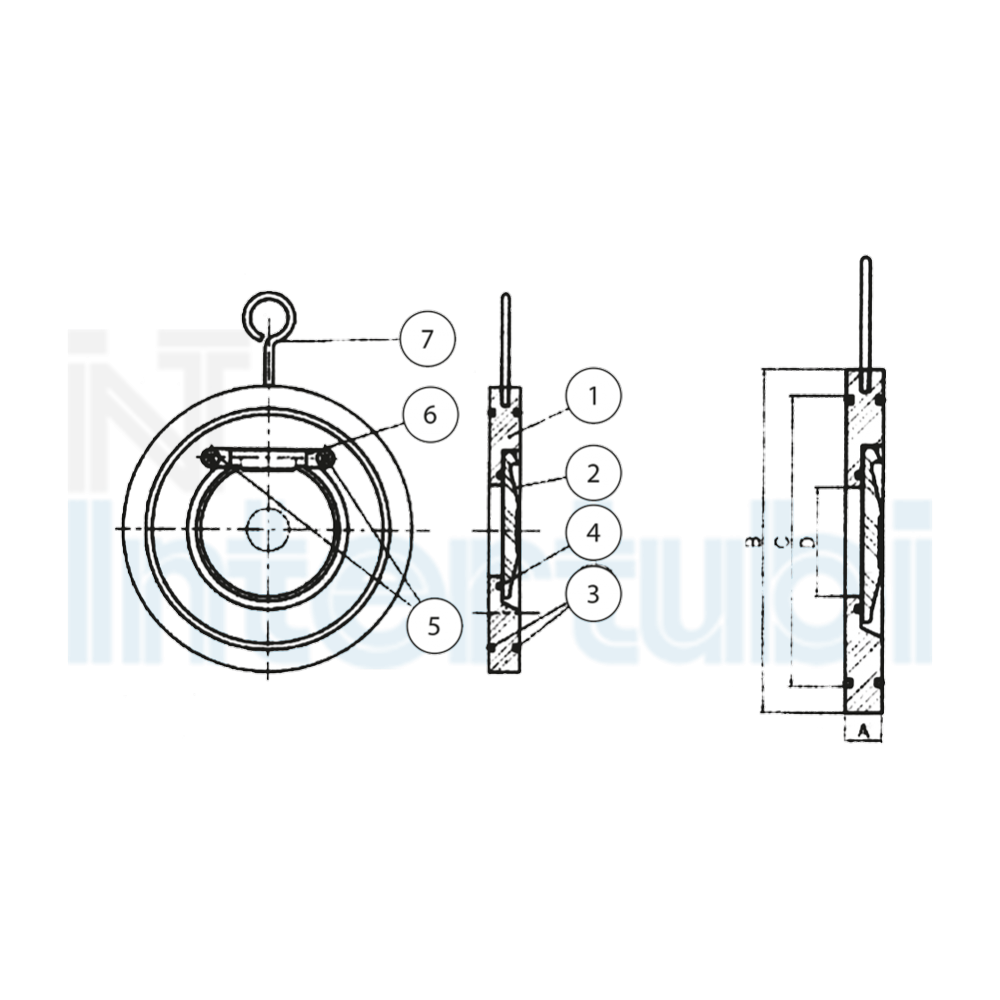

N°

Nome

Name

Materiale

Material

Finitura Superficiale

Surface Treatment

1

Corpo / Body

Inox Aisi 316

---

2

Battente / Disk

Inox Aisi 316

---

3

O’ring esterno / External O’ring

Viton

---

4

O’ring battente / Disk O’ring

Viton

---

5

Vite dell’asse / Axis screw

Inox Aisi 316

---

6

Fermo dello stelo / Stem stopper

Inox Aisi 316

---

7

Gancio / Hook

Acciaio / Steel

Zincato / Zinc plated

Flusso | Flow

DN40 ~ DN150

DN200 ~ DN300

→

≈ 0

≈ 0

↑

6

9

Diametri

Size

Codice

Code

PN

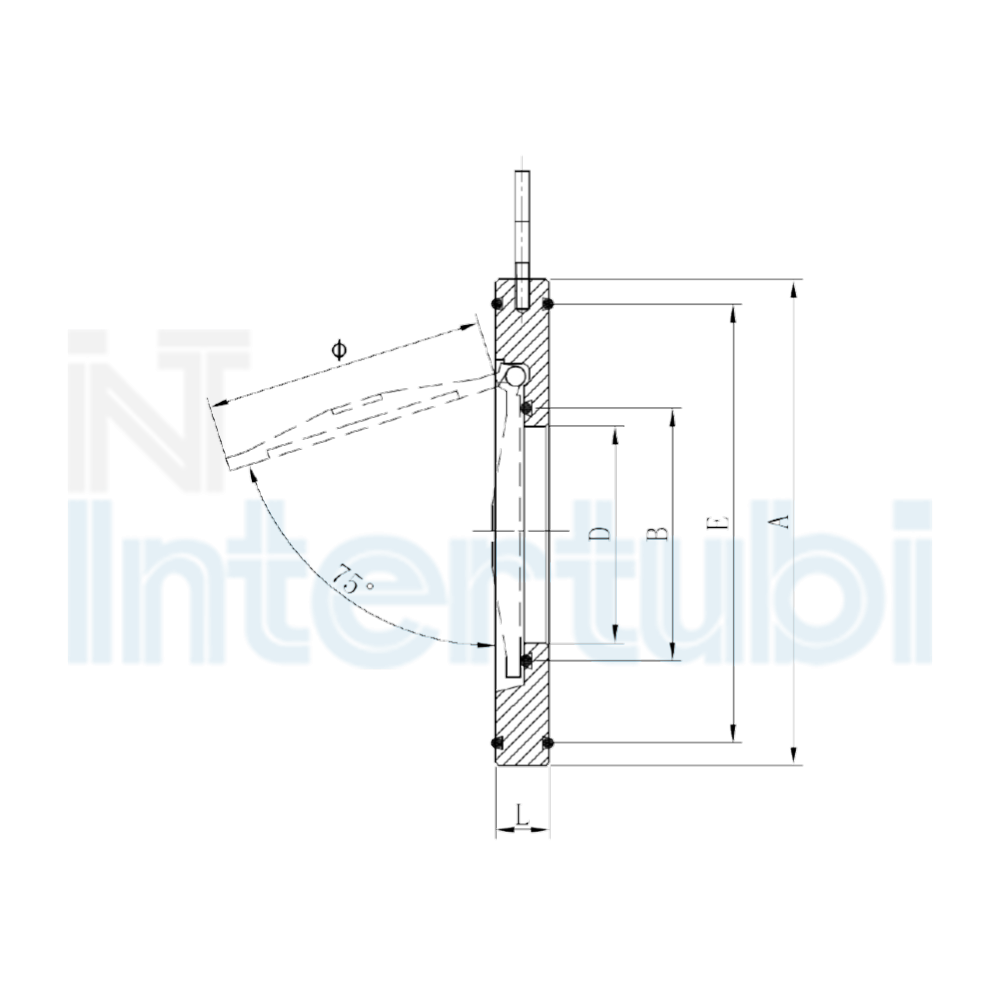

Dimensioni / Dimensions (mm)

L

Ø

Peso

Weight

(Kg)

A

B

D

E

2 ”

IV4062

16

105

41

32

84

14

47.5

0.85

2 1/2”

IV40621/2

16

124

51

40

96

14

63

1.18

3 ”

IV4063

16

136

65

54

118

14

74

1.48

4 ”

IV4064

16

164

85

70

148

18

92

2.50

5”

IV4065

16

194

106

92

166

18

116

3.20

6 ”

IV4066

16

220

130

114

197

20

138

4.40

8 ”

IV4068

16

275

170

154

249

22

179

7.15

10 ”

IV40610

16

330

220

200

310

26

230

11.95
Kv = Quantità metri cubi per ora che passa attraverso valvola generando una perdita di carico in bar.

1 1/2"

2"

2 1/2"

3"

4"

5"

6"

8"

10"

12"

11,5

25,5

42,5

68

248

550,5

729

1045

1907

2720
