230

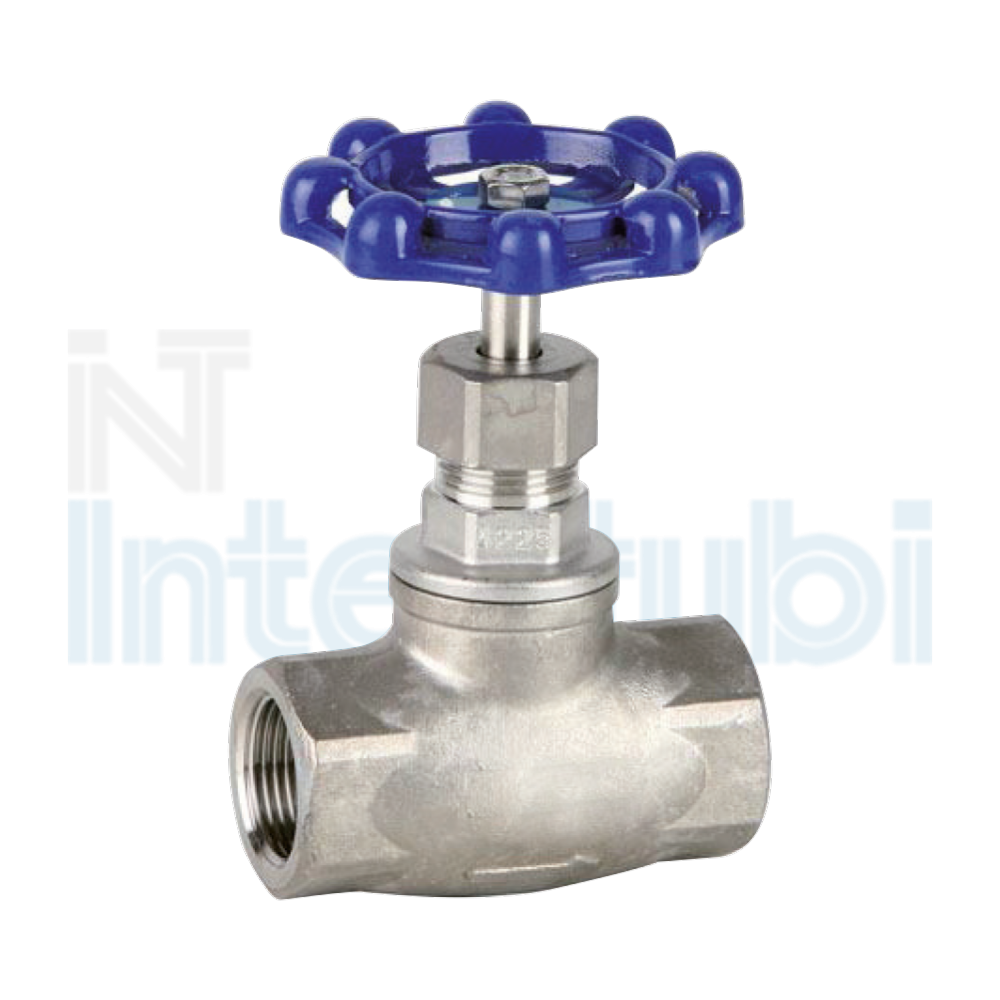

VALVOLA A GLOBO FILETTATA

Caratteristiche tecniche
1. Valvola a globo
2. Corpo in Acciaio AISI 316 CF8M
3. Otturatore in AISI 316
4. Estremità filettate secondo nome EN 10226-1  (EX ISO 7-1 e DIN 2999)
5. Premistoppa in PTFE

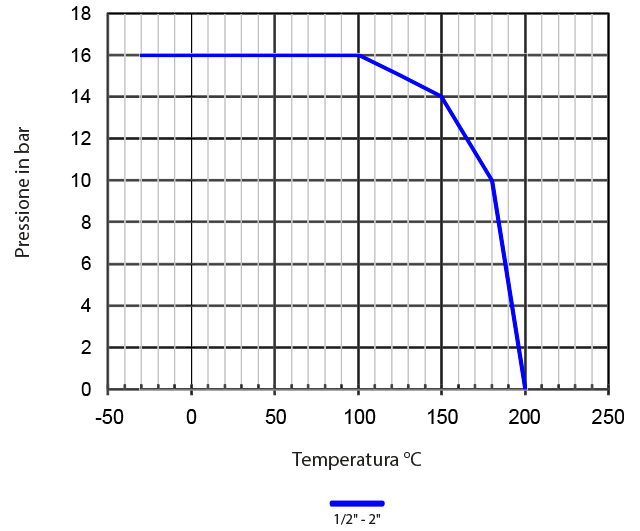

6. Pressione massima di esercizio 16 bar
7. Temperatura massima di esercizio: 180C°

230

VALVOLA A GLOBO FILETTATA

Caratteristiche tecniche
1. Valvola a globo
2. Corpo in Acciaio AISI 316 CF8M
3. Otturatore in AISI 316
4. Estremità filettate secondo nome EN 10226-1  (EX ISO 7-1 e DIN 2999)
5. Premistoppa in PTFE
6. Pressione massima di esercizio 16 bar
7. Temperatura massima di esercizio: 180C°

Nome

Name

Materiale

Material

Finitura Superficiale

Surface Treatment

1

Corpo / Body

ACCIAIO INOX CF8M /S.S. CF8M

RUVIDA / SHOT BLASTING

2

Otturatore / Disc

ACCIAIO INOX 316 / S.S. 316



3

Stelo / Stem

ACCIAIO INOX 316 / S.S. 316



4

Guarnizione / Body Gasket

TEFLòN / PTFE



5

Coperchio / Cap

ACCIAIO INOX CF8M /S.S. CF8M

RUVIDA / SHOT BLASTING

6

Rondella / Washer

ACCIAIO INOX 316 / S.S. 316



7

Dado / Nut

ACCIAIO INOX 304 / S.S. 304



8

Rondella / Washed

ACCIAIO INOX 304 / S.S. 304



9

Volantino / Handwheel

ALLUMINIO / ALUMINIUM

VERNICIATA / PAINTED

10

Dado Premistoppa / Packing Nut

ACCIAIO INOX 316 / S.S. 316



11

Tenuta / Stem Packing

TEFLòN / PTFE



Diametri

Size

Codice

Code

PN

(Lbs)

Dimensioni / Dimensions (mm)

Peso

Weight

(Kg)

R

A(OPEN)

L

V

1/2"

IV2301/2

16

1/2”

97

65

70

0.38

3/4"

IV2303/4

16

3/4”

103

75

70

0.60

1"

IV2301

16

1”

116

90

70

0.85

1 1/4"

IV23011/4

16

1 1/4”

135

105

80

1.36

1 1/2"

IV23011/2

16

1 1/2”

152

120

100

1.88

2"

IV2302

16

2”

164

140

100

2.68

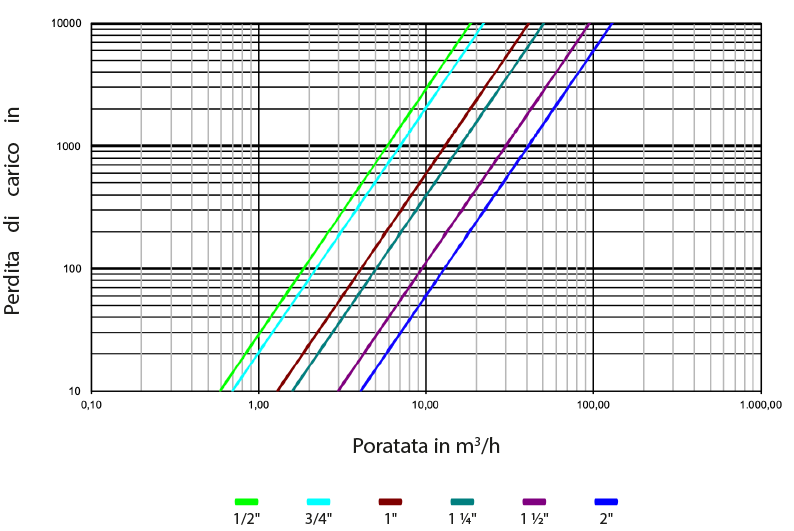

Kv = Quantità metri cubi per ora che passa attraverso valvola generando una perdita di carico in bar.

Med./Size

1/2"

3/4"

1"

1 1/4"

1 1/2"

2"

m3/h

5.9

7

13

16

30

41
