if168

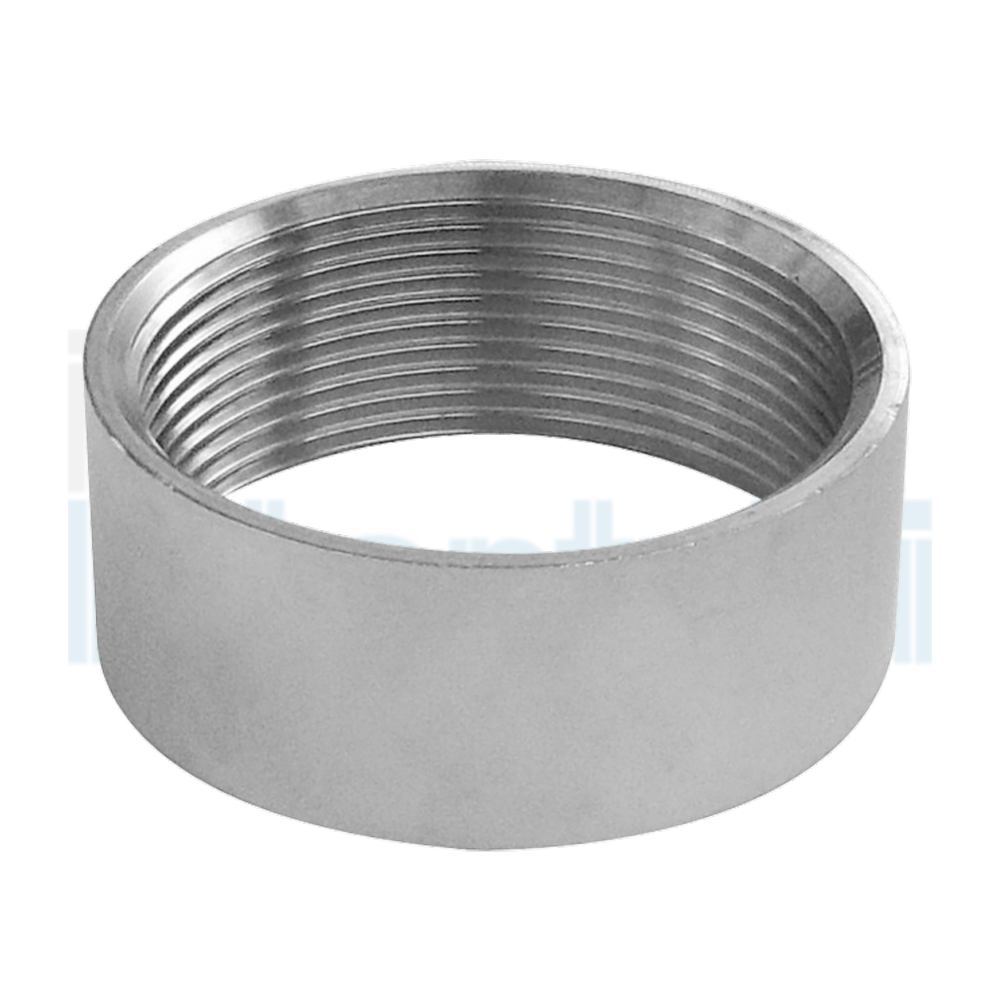

IF 168 MEZZO MANICOTTO

CARATTERISTICHE TECNICHE:
Esecuzione: microfusione
Dimensioni: tipo EN 10241 (EX DIN 2986)
Filettatura: conforme a EN 10226-1 (EX ISO 7-1)
Acciaio: AISI 316/EN 1.4401
Pressione d’esercizio: 150 Lbs
Certificati EN 10204/2.1

if168

IF 168 MEZZO MANICOTTO

CARATTERISTICHE TECNICHE:
Esecuzione: microfusione
Dimensioni: tipo EN 10241 (EX DIN 2986)
Filettatura: conforme a EN 10226-1 (EX ISO 7-1)
Acciaio: AISI 316/EN 1.4401
Pressione d’esercizio: 150 Lbs
Certificati EN 10204/2.1

Size mm

1/8"

1/4"

3/8"

1/2"

3/4"

1"

1 1/4"

1 1/2"

2"

2 1/2"

3"

4"

Ø A

15

18,5

21,3

26,6

31,8

39,5

48,3

54,5

66,2

82

95

121

L

8

11

12

15

17

20

22

22

26

30

34

40
