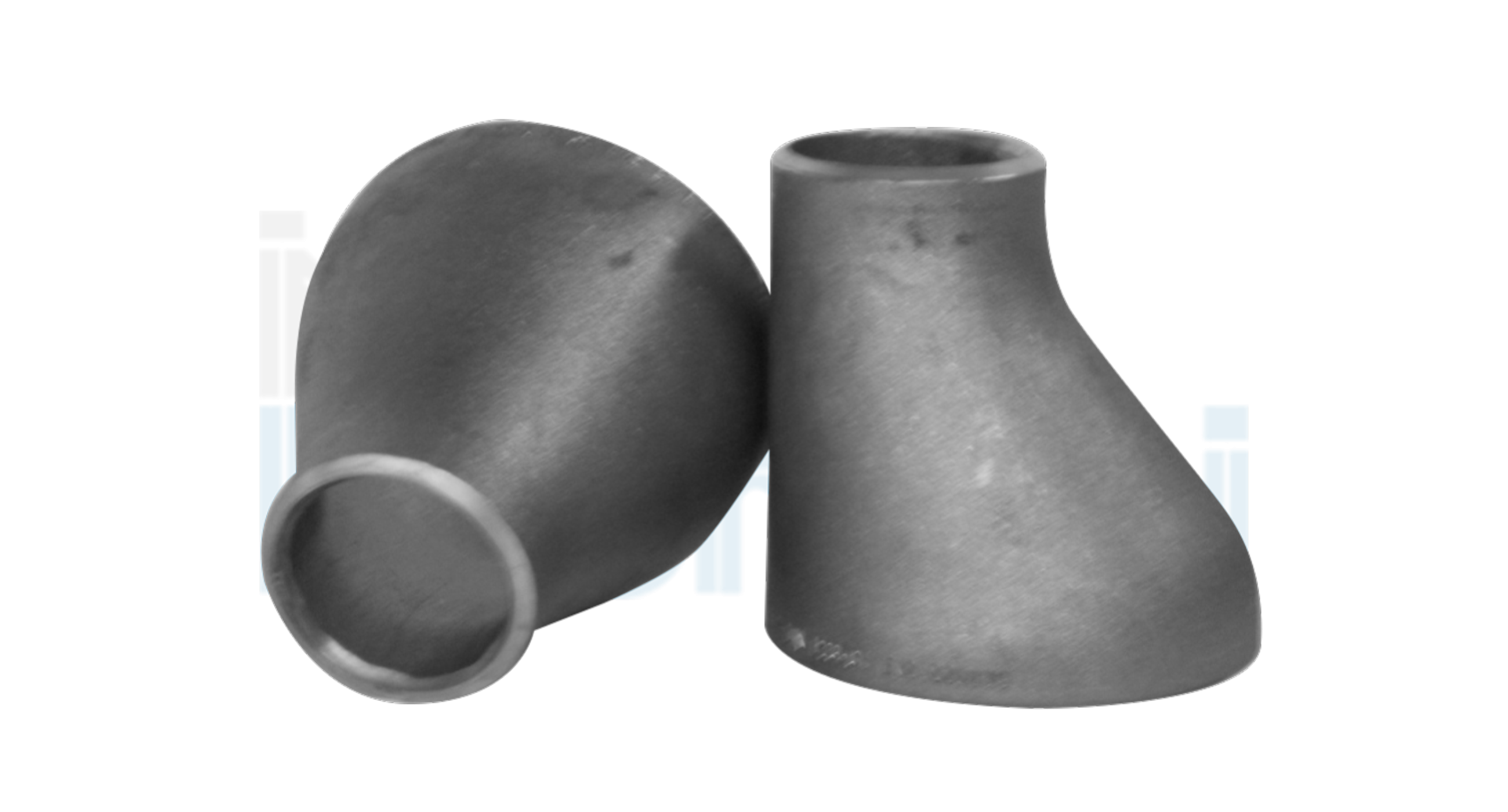

La gamma di riduzioni eccentriche e riduzioni concentriche

Nel mercato attuale la raccorderia a saldare √® sempre pi√Ļ un settore che seppur consolidato in termini di normativa √® sempre al centro dell'attenzione per la sua gamma di prodotti tra i quali le riduzioni eccentriche e riduzioni concentriche molto ampia e ben assortita in termini di misure disponibili e di materiali.

L’attenzione primaria anche per questi raccordi che possono sembrare standardizzati √® concentrata su alcuni fattori principali, in primo luogo il processo di fabbricazione che deve essere sempre controllato e in grado di replicare i risultati, e di seguito i materiali che a secondo del campo di applicazione vengono selezionati tra le migliori materie prime.
Questi due fattori non indifferenti vanno abbinati tra loro attraverso un altro componente fondamentale che sono le persone preparate presenti nell’azienda e che mettono in gioco la loro grande esperienza per poter fornire sul mercato il miglior prodotto possibile.
Ma andiamo ad analizzare in maniera ordinata in cosa INTERTUBI può fare la differenza per il mercato.

Teconolgia per la produzioni di riduzioni eccentriche e riduzioni concentriche

Come riportato sul catalogo disponibile anche online molte di queste figure sono ricavate da tubo saldato o da lamiera, questo ci dice che le riduzioni eccentriche e riduzioni concentriche vengono ricavate partendo da un cilindro metallico o acquistato come il tubo oppure creato come nel caso in cui viene ricavato da lamiera.
La parte successiva contempla una operazione di deformazione plastica del materiale per dare la caratteristica forma al pezzo e questa pu√≤ essere fatta in diversi modi: sia a caldo e in questo caso otteniamo un prodotto pi√Ļ duttile e non incrudito, sia a freddo processo che si predilige dove sia richiesta una maggiore resistenza allo snervamento.
Le lavorazioni principali utilizzate sono:
- Imbutitura a freddo, in cui utilizzando una pressa si deforma il materiale utilizzando uno stampo apposito
- Forgiatura a caldo, molto simile all’imbutitura ma fatta a caldo
Questi metodi di lavorazione sono particolarmente consolidati e sono il primo passo, vengono poi sempre eseguite lavorazioni meccaniche che servono per preparare le estremità del raccordo per il suo utilizzo finale. Infatti la maggior parte delle riduzioni eccentriche e riduzioni concentriche viene fornita già di bisello alle estremità per favorire le successive operazioni di saldatura.

I materiali utilizzati per le riduzioni eccentriche e riduzioni concentriche

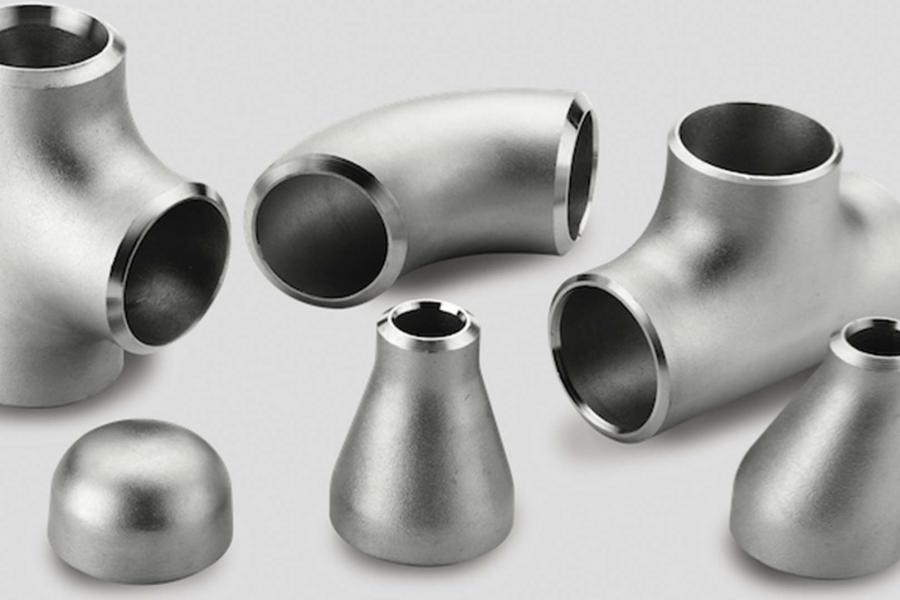

Esistono due famiglie importanti di materiali utilizzati quando si va a parlare di raccorderia a saldare e quindi di riduzioni eccentriche e riduzioni concentriche, e sono gli acciai inossidabili e quelli al carbonio.
Quando parliamo di acciai inossidabili intendiamo quelle leghe a base di ferro, cromo e carbonio, che combinati anche con altri elementi come il nichel, il molibdeno, oppure il silicio ad esempio creano una combinazione in grado di contrastare la corrosione superficiale. Questo dovuto al fatto che la superfice genera uno strato sottile di ossido che si genera e soprattutto autorigenera in caso di danneggiamento se il materiale sta a contatto con ambienti ossidanti compresa la semplice aria.

Quelli utilizzati principalmente nella produzione di raccorderia a saldare sono della famiglia degli acciai austenitici che hanno in lega percentuali consistenti di cromo, il principale elemento che li rende inossidabili, ma anche di nichel e di molibdeno che lo rendono resistente alla corrosione di tipo intergranulare ma lo rendono anche meccanicamente resistente alle alte temperature.
I tipi di acciaio che vengono solitamente utilizzati sono:
-    AISI 304
-    AISI 304L
-    AISI 316
-    AISI 316L
Il suffisso L indica materiali con un minor contenuto di carbonio che di conseguenza hanno una migliore saldabilità.

Ma esistono anche gli acciai legati al carbonio, che permettono una scelta ancora maggiore nella realizzazione delle riduzioni eccentriche e riduzioni concentriche. Recentemente è stata aggiornata la normativa e gli acciai al carbonio sono designati in base a tre classi:
1. Acciai al carbonio da costruzione, vengono classificati principalmente in base alle caratteristiche meccaniche indicando il carico di snervamento nella sigla dell’acciaio stesso
2. Acciaio basso legati, nella cui sigla sono riportati il leganti principali e le relative percentuali
3. Acciai alto legati, la cui sigla è preceduta da un X e che come i precedenti riportano gli elementi in lega e le relative percentuali

Solitamente la scelta non viene fatta in questo campo in base alla classificazione ma al campi di impiego, troviamo quindi tre categorie principali a cui fare riferimento:
-    Acciai ad alto snervamento, come ad esempio L290NB, L360NB
-    Acciai resistenti alle alte temperature, come il P235GH, P265GH, 16Mo3
-    Acciai resistenti alle basse temperature come per esempio il P265NL
Ma esistono anche materiali pi√Ļ generici tipici delle costruzioni meccaniche ordinarie.

A quali standard fare riferimento e le misure disponibili

Sul catalogo per le riduzioni eccentriche e riduzioni concentriche troviamo due normative di riferimento a cui si appoggia il mercato:
Lo standard che regola il mercato americano e quello anglosassone in generale è la ASME B16.9  in questa sezione troviamo sia raccordi inossidabili che in acciaio al carbonio. Le dimensioni massime sono di 16 pollici mentre quelle minime gestibili sono pari a 3/4 di pollice. In questo caso si fa riferimento a materiali omologhi a quelli citati in precedenza ma designati secondo la normativa americana.
Invece nel resto del mondo la regolamentazione √® data dalla normativa EN 10253, le cui misure supportate sono definite in base al DN o diametro nominale che indica il diametro esterno del tubo e che pu√≤ arrivare fino all’importante dimensione di 500mm arrivando fino a valori minimi di 10mm.
In entrambi i casi du dimensioni diametrali uguali possiamo trovare una gamma di spessori disponibili tra i pi√Ļ comuni, presenti anche nelle tubazioni che possono essere abbinate.
Ogni particolare ricordiamo che viene spedito corredato della certificazione EN10204 come minimo di livello 2.2 che su richiesta del cliente pu√≤ essere innalzato con l’esecuzione di prove specifiche prima della spedizione concordate con il cliente.
